名称：异形金属缠绕垫片
产品型号： ZD-G1205
|
| |
|

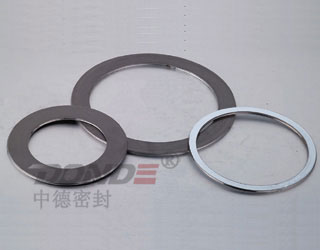

异形金属缠绕垫片
异形金属缠绕垫片是一种通常适用于锅炉人孔，手孔，阀盖等的垫片，与金属缠绕垫片的结构相同，只是形状不同。主要有椭圆形、方形、菱形等缠绕垫片形式，其它形状可根据图纸要求制作。特殊形状缠绕垫片一般都为基本型缠绕垫。
性能特点：：耐高温、高压、耐腐蚀和良好的压缩回弹率。
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等连接处密封
。 |
| 缠绕垫片结构形式及代号和使用法兰类别： |
基本型式
|
代号 |
适用的法兰密封面 |
厚度(mm) |
| V型基本体/环 |
W型基本体/环 |
| 基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
|
材料:
1. 异形金属缠绕垫金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
2. 异形金属缠绕垫非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
|
| 缠绕垫片各种非金属材料主要技术参数： |
| 材料 |
标识代号 |
温度 ℃ |
最大工作压力 |
适用介质 |
压缩率% |
回弹率% |
应力松驰率% |
| 膨胀石墨 |
F.G.
|
-220--550 |
250 BAR |
腐蚀性介质 |
18--30 |
≥17 |
≤18 |
| 特制石棉带 |
ASB
|
-150--450 |
100 BAR
|
般气密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 200 |
100 BAR |
腐蚀性介质 |
18--30 |
≥15 |
≤13 |
| 无石棉材料 |
NA
|
-100--350 |
100 BAR |
一般气密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA
|
-150--800 |
100 BAR |
特高温 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER
|
-200--1090 |
100 BAR |
超高温 |
18--40 |
≥19 |
|
下表用于对常用缠绕金属的材质选择：
材料名称
|
缩写标记 |
硬度(HB) |
温度(°C) |
| 碳钢（Carbon steel) |
CS |
120 |
-40~+540 |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215
|
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| 钛 |
TI |
215
|
-195~+1090 |
缠绕垫片基本体厚度公差：
项目
|
厚度(mm) |
公差(mm) |
| 垫片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 环厚度 |
3.0 |
±0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
内环内径
垫片内径 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 垫片外径 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外环外径 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
常用金属石墨缠绕垫片主要性能参数：
缠绕垫片系数
|
m=2.5-4 |
| 缠绕垫片使用压力 |
≤25MPa |
| 缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
| 缠绕垫片最小预紧比压 |
y=68MPa |
|
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B),
BS EN1092, JIS, 和 NF 等
2 .国内标准有HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准等，更多标准或要求请来电咨询
※※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
|
