名 称： 齿轮箱密封垫片
产品型号：ZD-G2131 |

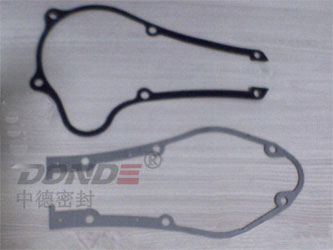

齿轮箱密封垫片
材料采用耐油石棉橡胶板，非石棉，无石棉耐油橡胶板，可作防粘处理和中间钢丝和马口铁冲刺复合处理，耐高温、耐高压，7510，地钻齿轮箱等型号垫片有模具，其它型号可根据图纸或实样定制。
在OEM配套的汽油机市场中，正确选择垫片材料选择需要对材料的设计性能和应用的部件结构有充分的了解。最重要的是材料的性能一定要满足甚至超过发动机的应用要求。公司在为用户选择和推荐材料产品时，我们不仅对选择的部件作全面详尽的分析，并且对选择的材料进行仿真性的测试，为保证材料产品应用的可靠性。。
同时我公司也提供进口无石棉材料产品如：KLINGER（澳大利亚）、BELPA(西班牙)、FRENZELIT(德国)、VALQUA(日本)、DURABLA(加拿大)、NOVUS（英国）、TESNIT（欧洲）等。
性能特点：
1.具有良好的压缩和回弹性能。
2.良好的耐高温性能。
3.耐油性能好。
齿轮箱垫片应用范围：7510齿轮箱，地钻齿轮箱等各种型号齿轮箱专用密封垫片。 |
齿轮箱垫片（耐油石棉)主要性能参数：
技术参数
|
ZD-G1470(NY300) |
ZD-G1480(NY400) |
密度 g/cm3
|
1.8± 0.2 |
1.8± 0.2 |
横向拉伸强度 Mpa
|
≥12.7 |
≥15 |
浸渍IRM903油后性能149 ℃,5h
|
横向拉伸强度 Mpa |
≥9 |
≥12 |
| 增重率% |
≤30 |
≤30 |
| 外观变化 |
无 |
无 |
浸渍ASTM燃料油后性能21-30 ℃,5h
|
增厚率% |
≤30 |
≤28 |
| 浸油后柔软性 |
无 |
无 |
压缩率 %
|
7-17 |
7-17 |
回弹率 %
|
≥50 |
≥50 |
蠕变松弛率 %
|
≤45 |
≤45 |
对金属的腐蚀性
|
无 |
无 |
油密性
|
介质压力 Mpa |
15 |
16 |
| 密封要求 |
保持30min，无渗漏 |
保持30min，无渗漏 |
氮气泄漏率 ML/h.mm
|
300 |
300 |
最高使用温度 ℃
|
300 |
400 |
最大使用压力 Mpa
|
3.0 |
4 |
使用介质
|
油l类介质 |
| 注： |
厚度大于3mm的石棉橡胶板不做拉伸试验。 |
齿轮箱垫片（耐油无石棉)主要性能参数：
技术参数
|
测试标准 |
单位 |
标准数值 |
密度
|
－ |
g/cm3 |
1.65~1.90 |
横向拉伸强度
|
ASTM F152 |
n/mm2 |
≥10 |
压缩率
|
ASTM F36J |
% |
12 ± 5 |
回弹率
|
ASTM F36J |
% |
≥50 |
蠕变松弛率
|
ASTM F38
22小时 100°C |
% |
≤35 |
泄露率
|
DIN 3535 |
ml/min |
1 |
| ASTM3# 油
150℃／5小时
|
厚度增加量 |
% |
≤10 |
| 厚度增加量 |
% |
≤10 |
| ASTM 燃油B
23℃／5小时
|
厚度增加量 |
% |
≤10 |
| 重量增加量 |
% |
≤10 |
工作温度
|
短时／连续 |
℃ |
400 / -50 ~ 250 |
工作压力
|
最大值 |
MPa |
≤8 |
|
| 齿轮箱密封垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，及其它标准。可提供圆型、方型等异型形状垫片，并可根据需要提供各种散热器垫片，压缩机垫片，汽油机垫片等
国外无石棉板及垫片标准状况：
GB/T 9129-2003|管法兰用非金属平垫片 技术条件
HG/T 20627-2009|钢制管法兰用非金属平垫片（Class系列）
HG/T 20606-2009|钢制管法兰用非金属平垫片（PN系列）
日本JIS-3453-2001 JOINT SHEET
日本JPI-7R-91-2003 管道用无石棉垫片的使用指南
英国 BS7531-2006 工业和航空用橡胶纤维板
韩国KSV0712-1997 船舶货物用无石棉垫片选择基准
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
|
