名 称： 云母垫片
产品型号： ZD-G2082 |
| |

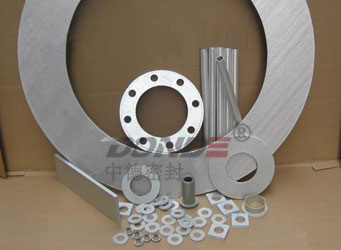

云母垫片
ZD-G2082云母垫片，由云母纸或云母板切割或冲制而成，云母板由云母纸与有机硅胶水粘合、加温、压制而成，其中云母含量约为
90% ，有机硅胶水含量约为 10%。常用的云母板分白云母板和金云母板两种，白云母和金云母都具有良好的电气性能和机械性能，耐热性好，化学稳定性和耐电晕性好。白云母的电气性能比金云母好，但金云母柔软，耐热性能比白云母好。云母纸也可以和金属材料复合辊压做成云母复合板是一种新型优良的高温密封材料，正不断得到开发和应用。
耐热云母软板：是采用特种有机硅树脂胶粘剂粘合粉云母纸，经烘焙压制加工而成的软质板状绝缘材料。
用途：柔软云母板具有很好的柔软性，可以根据产品的要求任意调节柔软度，白云母软板的长期工作温度为550℃；金云母软板的长期工作温度为850℃；柔软云母板则可卷曲成直径为10mm的圆筒，是一种新型的电热绝缘密封材料，主要用于电吹风、微波炉、电烙铁等需要任意弯曲的电热绝缘产品。
耐热云母硬板：耐热云母硬板是采用优质云母原料和高性能有机硅树脂经烘熔压制而成的硬质板状高温绝缘材料。
用途： 耐热云母硬板厚度均匀，具有良好的电气性能和机械强度，金云母硬板的长期工作温度为850℃；是一种新型的电热绝缘材料，适于做电子管电极、绝缘支撑及衬垫绝缘；主要用于工业电炉、复印机、烘炉、家用烤箱、电饭锅、电子砂锅、多士炉、风筒、暖风机、电吹风、电熨斗、微波炉、面包烤箱、微波炉、电烙铁、电子消毒櫃、电热水瓶、工频炉、中频炉、电弧炉、取暖器、热水器以及作为石棉替代品用于汽车排管垫片等，作为上述电器的发热支架、垫衬、隔板已成为不可缺少的结构材料和绝缘材料和密封材料。
云母垫片性能特点：
• 具有较高的绝缘强度和较大的电阻、较低的电介质损耗和抗电弧、耐电晕等优良的介电性能，
• 质地坚硬，机械强度高，
• 耐高温和温度急剧变化
• 耐酸、耐碱、化学稳定性能
• 良好的耐热性、不燃性和防腐性。
云母片：分天然云母和人造合成云母也称人工合成氟金云母片，天然云母片是厚片云母经过剥分、定厚、切制、钻制或冲制而成。人造合成云母片是用化工原料经高温熔融（1500℃）冷却析晶而制得,许多性能都优于天然云母
,如耐温高达1200℃ 以上，在高温条件下，合成氟金云母的体积电阻率比天然云母高1000倍，电绝缘性好、高温下真空放气极低、以及耐酸碱、透明、可分剥和富有弹性等特点
,是电机 、电器、电子、航空等现代工业和高技术的重要非金属绝缘材料。是未来的发展方向，在小规格和高要求工况的产品如高压锅炉水位计用氟晶云母片
，红外线监控系统用氟晶云母观察窗，原子力显微镜用氟晶云母基片等已得到应用。
云母垫片使用行业：适用于钢铁、冶金、发电等行业各种工业电炉、工频炉、精炼炉、中频炉、电石炉、铁合金、黄磷炉、电弧炉、电厂、电解铝工频炉、中频炉、电弧炉等高温绝缘和各种电器、电焊机、避雷器、电热元件等绝缘密封垫片。 |
| 耐热云母硬板性能表： |
| 产品代号 |
耐热金云母硬板 HP5-Z |
耐热白云母硬板 HP5 |
| 云母纸 |
金云母 |
白云母 |
| 粘合剂 |
有机硅树脂 |
有机硅树脂 |
| 云母含量 (%) |
≥ 90% |
≥ 90% |
| 胶含量 (%) |
≤ 10% |
≤ 10% |
|
厚度 (mm) |
0.10 ～ 2.0 |
0.10 ～ 2.0 |
| 厚度误差 (mm) |
平均 |
±0.02 － ±0.05 |
±0.02 － ±0.05 |
| 各点 |
±0.05 － ±0.08 |
±0.05 － ±0.08 |
| 密度 (g/cm 3 ) |
1.6-2.2 |
1.6-2.2 |
| 加热减量 (%) |
≤0.60 |
≤1.00 |
| 弯曲强度 (kgf/mm 2 ) |
≥16 |
≥18 |
| 击穿电压 (KV/mm) |
>18 |
>20 |
| 高温绝缘电阻 (M Ω ) |
100 － 600 |
200 － 600 |
| 长期工作温度 |
850℃ |
550℃ |
| 标准尺寸 (mm) |
1000 × 600 1000 × 1200
|
1000 × 600 1000 × 1200 |
| 测试标准 |
GB5019 － 85, IEC371 |
GB5019 － 85, IEC371 |
耐热云母软板性能表：
| 产品代号 |
耐热金云母软板 HP5-ZD |
耐热白云母硬板 HP5 |
| 云母纸 |
金云母 |
白云母 |
| 粘合剂 |
有机硅树脂 |
有机硅树脂 |
| 云母含量 (%) |
≥ 90% |
≥ 90% |
| 胶含量 (%) |
≤ 10% |
≤ 10% |
| 厚度 (mm) |
0.10 ～ 2.0 |
0.10 ～ 2.0 |
| 厚度误差 (mm) |
平均 |
±0.02 － ±0.25 |
±0.02 － ±0.25 |
| 各点 |
±0.04 － ±0.06 |
±0.04 － ±0.06 |
| 密度 (g/cm 3 ) |
1.6-2.2 |
1.6-2.2 |
| 加热减量 (%) |
≤2.00 |
≤2.00 |
| 弯曲强度 (kgf/mm 2 ) |
- |
- |
| 击穿电压 (KV/mm) |
>15 |
>15 |
| 高温绝缘电阻 (M Ω ) |
- |
- |
| 长期工作温度 |
850℃ |
550℃ |
| 标准尺寸 (mm) |
1000 × 600 1000 × 1200
|
1000 × 600 1000 × 1200 |
| 测试标准 |
GB5019 － 85, IEC371 |
GB5019 － 85, IEC371 |
※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。 |
| 云母垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN， IEC371，JIS，GB及其它标准。可提供圆型、方型等异型形状云母垫片。
国内相关标准：
GB/T 9126-2008|管法兰用非金属平垫片 尺寸
GB/T 17727-08|船用法兰用非金属垫片 尺寸
HG/T 20627-2009|钢制管法兰用非金属平垫片（Class系列）
HG/T 20606-2009|钢制管法兰用非金属平垫片（PN系列）
GB/T 10216-1998|云母纸
JC 354-1984|无机耐高温合成云母纸层压板
GB/T 5019.4-2009|以云母为基的绝缘材料 第4部分：云母纸
JB/T 7100-1993|柔软云母板
GB 7195-1987|云母纸试验方法
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
|
|
